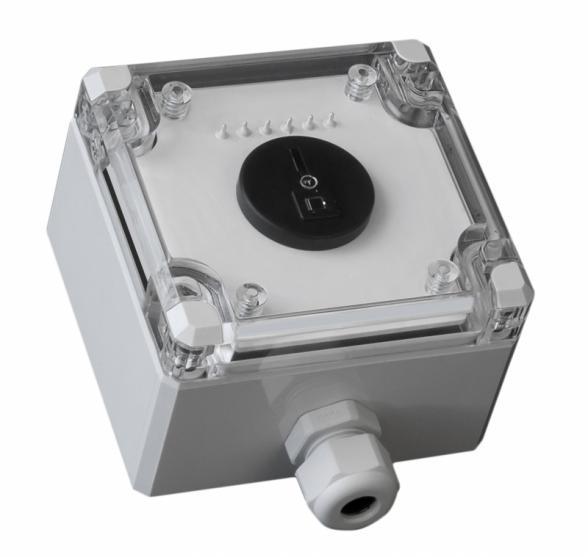

Capteur Silicone PV THIES

Capteur silicone PV THIES - BLET

Description

Le capteur silicone PV THIES permet de mesurer le rayonnement solaire en W/m² ainsi que la température. Le signal de sortie est délivré sous forme de courant électrique proportionnellement à la plage de mesure.

Le facteur d'efficacité d'un système photovoltaïque peut être déterminé en corrélation avec le rendement propre.

La mesure du rayonnement solaire est fait à l'aide d'une photo-diode précise en silicone. La mesure de la température de surface est quant à elle faite à l'aide d'un corps noir (rayonnement total) et d'un capteur PT 100.

Capteur silicone PV THIES - BLET

(PDF 490Ko)

Réf : 7.1419.00.061

Caractéristiques techniques

Rayonnement solaire	Plage de mesure : de 0 à 1400 W / m² Sortie électrique : de 0 à 10 V Domaine spectral : de 380 à 1100 nm Précision : ± 2%
Température	Plage de mesure : de -20 à +80 °C Sortie électrique : de 0 à 10 V Précision : ± 0,3 °C @ 25°C ; ± 1,5 °C @ 80 °C
Général	Angles de mesure : de 0 à 90° (Élévation) de 0 à 360° (Azimut) Tension de service : de 12 à 28 V DC Consommation : 5 mA Température ambiante : de -30 à +80 °C Protection IP65 Dimensions : 80 x 82 x 56 mm Poids : 0,15 kg
